Tarea 3.1: Tipos de Cableado

Deberás abrir una nueva entrada en tu blog con el nombre Tarea 3.1: Tipos de Cableado y contestar a las preguntas que se te plantean a continuación. Cuando termines de conestarlas deberás copiar la URL de tu entrada ya publicada en tu blog en la plataforma:

1.- ¿Qué significa que un cable es apantallado y qué aplicaciones tiene? (Inserta una fotografía de un cable apantallado)

 En este tipo de cables multipolares uno de los conductores sta en formato de malla y en su interior se encuentra el resto de conductores

Se utiliza en aplicaciones de audio y telecomunicaciones que son muy sensibles a las interferencias electromagnéticas.

2.- Busca a continuación una fotografía de los siguientes tipos de cables e indica las característica principal de cada uno de ellos. Indica en la leyenda de cada imagen el nombre del cable y a continuación explica la característica principal del cable.

a.- Cable multiconductor multipolar.

b.- Hilo de cobre rígido esmaltado.

c.- Cable flexible.

d.-Cable flexible.

e.-Cable de cinta plano.

Cable de cinta plano.

Cable flexible.

Cable flexible.

Cable multiconductor multipolar.

Hilo de cobre rígido esmaltado.

3.- Di cuáles de estas opciones son incorrectos  relacionados con los cables de tipo esmaltado. ¿Por qué?

a.- Están aislados con barniz o esmalte.

b.- No es necesario retirar el barniz para efectuar su conexión o soldadura.

c.- Se utilizan en transformadores y motores eléctricos.

d.- Su calibre se expresa en milímetros cuadrados.

Es incorrecto : B.- No es necesario retirar el barniz para efectuar su conexión o soldadura.->No, porque si es necesario retirar el barniz.
                       D.- Su calibre se expresa en milímetro cuadrados. -> No, porque se mide ne milímetros.


4.- Di cuáles de estas opciones son incorrectos y relacionados con los cables de fibra óptica ¿Por qué?

a.- Transmiten gran cantidad datos a través de finos cables de cobre.

b.-La transmisión se realiza entre un emisor y un receptor.

c.-Por ellos se transmiten señales en forma de luz.

d.- Para su manejo y conexión se utilizan herramientas convencionales.

Es incorrecto : A.- Transmiten gran cantidad datos a través de finos cables de cobre.-> No, porque transmiten gran cantidad de datos a través de haces de luz.
                      D.- Para su manejo y conexión se utilizan herramientas convencionales.-> No, porque necesitan herramientas especiales que generalmente suelen ser caras e inaccesibles para técnicos de reparación de equipos.

5.- Responde brevemente e inserta una fotografía de cada herramienta:

a.- ¿Cuál es la herramienta ideal para retirar el aislante de los conductores eléctricos?

b.- ¿Cómo se denomina la herramienta utilizada para retirar la funda de los cables multipolares tipo manguera?

c.- ¿Cómo se retira el barniz de los cables esmaltados?

A.- Pelacables, es la herramienta ideal para pelar cables eléctricos.

B.- Pelamangueras, es una herramienta diseñada específicamente para pelar cables multipolares.

C.- Pinzas pelacables, especialmente diseñada para retirar el esmalte o barniz de los cables esmaltados de pequeño diámetro (hasta 1 mm)

6.-¿Qué diferencia existe entre un cable rígido y uno flexible?

Pues la diferencia entre un cable rígido y uno flexible, es que un cable flexible se puede manipular y es mas elastico que un cable rígido.


7.- ¿En qué se mide el calibre de los conductores eléctricos?Nombra algunos ejemplos de cables comerciales.

El calibre de los cables esmaltados se indica según su diámetro expresado en milímetros, en lugar de por su sección, como ocurre en otros tipos de cables.
 -- Cables multipolares tipo manguera, cables apantallados etc...

8.- Decir cuales de estos materiales son conductores de la electricidad y cuales aislantes. (Inserta una imagen de cada uno de los materiales)

1. Oro. -----------> Conductor
2. Madera.----------> Aislante
3. Plástico.----------> Aislante
4. Cobre.-------------> Conductor
5. Aluminio.---------> Conductor
6. Papel.-------------> Aislante

ORO.

MADERA.

ALUMINIO.

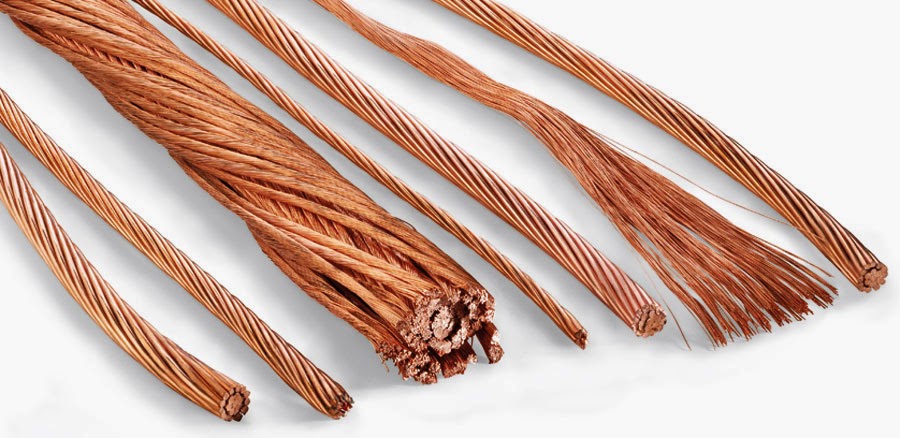

COBRE.

PAPEL.

PLÁSTICO.

Tarea 2.5: Identificación de placas base usando página del fabricante

Deberás crear una nueva entrada en tu blog en la que deberás identificar los componentes de la siguiente placa base utilizando  la página del fabricante en la que aparece dicha placa:

La placa base es una ASUS P5N7A-VM. Accede a la página del fabricante

Tendrás que identificar:

– Factor de forma de la placa base: Micro ATX  (24.4 cm x 23.4 cm )

– Sockets y microprocesadores que se pueden conectar: Procesadores Intel Socket 775 Core™2 Quad/ Core™2 Extreme/Core™2 Duo/Pentium® D/Celeron dual-core/Celeron Processors

Soporta la nueva generación de Intel® 45nm CPU

– Puente norte y puente sur, indica que marca y modelo del chip: NVIDIA GeForce 9300/nForce 730i

– Zócalos de memoria (indicando que memoria soportan, el número de zocalos que tiene y la memoria máxima a conectar): 4 x DIMM , Máx. 16 GB, DDR2 800/667

– Slots de expansión, identificando cada uno de ellos: 1 x PCIe

1 x PCIe

2 x PCI

– Conectores de corriente de la placa base: 1 x Conector de alimentación 24-pin EPS

1 x Conector de alimentación 4-pin ATX 12V

– Número de conectores internos para ventiladores: 3 x Conectores para ventiladores; CPU(1) / Chassis(1) / Power Fan(1)

– Número de Puertos IDE, tanto para HD/CD/DVD como para disquetera (conector FLOPPY):  1 x Conector CD audio in
1 x Conector S/PDIF Out
tiene IDE de 40 pines, IDE de 32.
– Número de Conexiones SATA: Tiene 5 conectores SATA
3 rojos y 2 negros


– Marca de la BIOS: AMI BIOS

Inserta nuevamente la placa base señalando con flechas cada uno de los componentes citados anteriormente (Utiliza el paint)

Una vez publicada la tarea escribe la URL en la plataforma

Tarea Ampliación 2.3. Repaso del Tema

Escribe una nueva entrada en tu blog con el título Tarea Ampliación 2.3. Repaso del Tema. Deberás contestar a las preguntas que se te plantean. Seguidamente deberás publicar la entrada y copiar la URL en esta tarea para que pueda ser corregida.

1.- Describe el procedimiento para que el taladrado sea correcto.

1. El taladro debe colocarse perpendicular a la superficie que se va a taladrar, evitando movimientos de vaivén que podrían dañar o romper la broca.

2. Se debe utilizar el tope de seguridad cuando no sea necesario taladrar por completo el objeto.

3. En el taladro de orificios de gran diámetro es aconsejable realizar previamente un orificio con una broca más pequeña.

4. En materiales duros, es aconsejable realizar el taladro en varios pasos, facilitando así el enfriamiento de la broca.

5. Debido al desplazamiento de virutas, siempre que se taladre es obligatorio el uso de gafas de seguridad.

2.- Fíjate en la figura y di cuáles son las cabezas Allen, TROX y Plano:

A.- Plano

D.- Torx

E.- Allen

3.- A que se denomina picado de una espiga? ¿Puede variar y para qué?

Una lima está formada por un cuerpo de acero con una superficie rugosa, denominada picado.

El picado puede ser más fino o más rugoso en función de la aplicación que se le quiera dar. Se utiliza para operaciones de acabado y pulido.

4.- ¿Cuál es la diferencia o las diferencias entre las llaves de boca fija y las de boca ajustable?

Llave de boca fija: Solo  se pueden desplazar 30º. Cada vez que se hace un desplasamiento la llave debe rotarse sobre sí misma.

Llave de boca ajustable: Mediante un tornillo permite ajustar la apertura de la boca facilitando así su adaptación a diferentes medidas de tuercas y tornillos. Esta se puede desplazar 360º.

5.- ¿Qué es la cabeza del destornillador?

La cabeza es la parte que se apoya en la ranura del tornillo.

6.- ¿Qué fin tienen las brocas widia?

Sirve para hacer abujeros en la pared.

7.- En cuáles de las siguientes imágenes se muestra un uso incorrecto de las herramientas y por qué:

Imagen 1	Imagen 2
Imagen 3	Imagen 4

Imagen 4:Por que no esta asiendo un correcto uso de la herramienta.

8.- Di en qué imagen se está usando correctamente una llave de boca fija

Se esta utilizando correctamente en la imagen C.

9.- ¿De que disponen los taladros de mano para funciones como destornilladores?

Los taladros de mano, disponen de un inversor del sentido de giro, para poder desatornillar y atornillar.

10.- Di de qué tipo son los siguientes alicates mostrados en las figuras:

A	B
C	D
E	F

A.-Alicate de punta

B.-Alicate de punta curvada

C.- Alicate plano

D.-Alicate de corte

E.-Alicates seeger

F.- Alicate universal

Tarea 2.4.- Identificación de componentes de una placa base.

Crea una nueva entrada en tu blog con el título Tarea 2.4.- Identificación de componentes de una placa base. En la misma deberás realizar más o menos la práctica que tienes resuelta en el libro de montaje en la página 54, 55, 56, 57 y 58. Deberás ir recortando e insertando los diferentes componentes de  la placa base de arriba e ir añadiendo la información que se te pida de cada componente. Para ello deberás consultar las especificaciones que te ofrece el fabricante sobre esta placa base en la Web del fabricante:

1.- Inserta la marca y modelo de la placa base e inserta la URL(con enlace) de la página del fabricante en la que se muestren las especificaciones de esta placa base.

MARCA: ASUS

MODELO: M4A88TD-M

URL Especificaciones:  Expecificacion placa base ASUS

2.- Recorta el socket de la placa base e insértalo. Busca en las especificaciones de la placa base la siguiente información e insertala:

Marca y modelo del socket: AMD AM3

Marca microprocesador que se puede conectar en el socket: AMD

Modelos de microprocesadores que se pueden conectar:AMD AM3 Phenom™ II/Athlon™ II/Sempron™ 100 Series Processors

Socket

3.- Recorta los dos circuitos que componen el CHIPSET de la placa base e insértalo en el blog. Busca en las especificaciones de la placa base la siguiente información e insertala:

Marca y modelo del chipset: AMD 880G/SB850

4.- Recorta la BIOS de la placa base e insértalo. Busca en las especificaciones de la placa base la siguiente información e insertala:

Marca y modelo de la BIOS: AMI BIOS

Capacidad de la memoria de la BIOS:  PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI 2.0a, ASUS EZ Flash 2, ASUS CrashFree BIOS 3



5.- Recorta los zócalos de memoria de la placa base e insértalo en el blog. Busca en las especificaciones de la placa base la siguiente información e insertala:

Número de zócalos de memoria: 4 zócalos de memoria tipo DIMM

Tipo de memoria que se puede conectar:  DDR3

Número de contactos de la memoria que se puede conectar: 240 contactos

Capacidad de memoria máxima que se puede conectar a la placa base:Max. 16GB

Velocidad máxima de la memoria que se puede conectar: 1066MHz



6.- Recorta las ranuras de expansión de la placa base e insértalo en el blog. Busca en las especificaciones de la placa base la siguiente información e insertala:

Nombre de cada ranura de expansión. Debes asociar cada nombre a su fotografía

7.- Recorta las tomas de corriente de la placa base e insértalo en el blog. Busca en las especificaciones de la placa base la siguiente información e insertala:

Nombre de cada toma de corriente. Debes asociar cada nombre a su fotografía

20 pines

4 pines

8.- Recorta los conectores de los ventiladores de la placa base e insértalo en el blog. Busca en las especificaciones de la placa base la siguiente información e insertala:

Nombre de cada conector de ventilación. Debes asociar cada nombre a su fotografía.

9.- Recorta los conectores IDE de la placa base e insértalo en el blog. Busca en las especificaciones de la placa base la siguiente información e insertala:

Nombre de cada conector. Debes asociar cada nombre a su fotografía

10.- Recorta los conectores SATA de la placa base e insértalo en el blog. Busca en las especificaciones de la placa base la siguiente información e insertala:

Nombre de cada conector. Debes asociar cada nombre a su fotografía

11.- Recorta los conectores del panel frontal de la placa base e insértalo en el blog. Busca en las especificaciones de la placa base la siguiente información e insertala:

Intenta buscar por algún lado la configuración de esos conectores del panel frontal.

12.- Recorta los conectores internos para USB de la placa base e insértalo en el blog. Busca en las especificaciones de la placa base la siguiente información e insertala:

13.- Recorta los conectores internos de  AUDIO de la placa base e insértalo en el blog. Busca en las especificaciones de la placa base la siguiente información e insertala:

14.- Recorta el lugar que ocupa la PILA de la placa base e insértalo en el blog. Busca en las especificaciones de la placa base la siguiente información e insertala:

Tarea 2.4: El taladro

EL TALADRO.

Crea una nueva entrada en tu blog con el título Tarea 2.4: El taladro. En la misma deberás copiar las preguntas que se te formulan a continuación. Busca las respuestas en el Libro (Tema 1) y en caso de que tengas que insertar alguna imagen, descargatela de Internet dentro de la carpetaEquipos\Tema2\Actividades\Tarea 2.4 y luego insértalas en tu blog:

1.-¿Para que se utilizan principalmente los TALADRO? Indica que tipos hay insertando una foto con el nombre y el precio aproximado de cada uno de ellos en la leyenda . ¿Que diferencia existe entre ellos?

 -El taladro permite realizar orificios de diferentes diámetros y en diversos tipos de materiales.

Taladro columna 302,95€

Taladro de mano 180,95€

2.-Indica claramente  para que se utiliza un taladro de columna. Inserta una imagen donde se reflejen claramente las partes del taladro de columna. En el caso de que sea necesario, introduce las partes del taladro en la imagen utilizando el paint. Inserta en la leyenda de la imagen el nombre del taladro.

• ¿Para que se utiliza la Caja de transmisión del taladro de columna? Buscalo en internet en el caso de que no se explique en el libro.

Se utiliza para ser instalado de forma fija en el taller del reparador. Dispone de una mesa regulable en altura, para colocar y sujetar la pieza que se va a taladrar.

Taladros de columna

3.- Indica claramente  para que se utiliza un taladro eléctrico de mano. Inserta una imagen donde se reflejen claramente las partes del taladro eléctrico. En el caso de que sea necesario, introduce las partes del taladro en la imagen utilizando el paint. Inserta en la leyenda de la imagen el nombre del taladro.

• ¿Para que se utiliza el tope de seguridad del taladro? Buscalo en internet en el caso de que no se explique en el libro.

Sirve para fijar un limite de profundidad al taleadrar.

• ¿Para que se utiliza el conmutador del percutor? Buscalo en internet en el caso de que no se explique en el libro.

Controla el sentido de rotación cuando se utiliza el taladro como destornillador, o cuando se necesite sacar una broca atrancada.

• ¿Para que se utiliza el regulador de velocidad? Buscalo en internet en el caso de que no se explique en erl libro.

Para seleccionar velocidades lentas  para brocas de gran tamaño y velocidades altas para brocas de menor tamaño.

• ¿Para que se utiliza el botón de bloqueo? Buscalo en internet en el caso de que no se explique en el libro.

Sierve para cuando quieras un funcionamiento continuo de este aparato se presiona el botón y al mismo tiempo se continua pulsando el interruptor de velocidad variable.

• ¿Para que se utiliza el inversor del giro del sentido? Buscalo en internet en el caso de que no se explique en el libro.

Sirve para atornillar (sentido de las abujas del reloj) y desatornillar ( sentido contrario a las abujas del reloj)

• ¿Para que se utiliza el portabrocas? Buscalo en internet en el caso de que no se explique en el libro.

Sirve para introducir y ajustar la broca en el taladro.

• ¿Para que se utiliza el pulsador de activación? Buscalo en internet en el caso de que no se explique en el libro.

se utiliza para hacer girar la broca, mientras más lo dejamos pulsado más rapido gira y mientras menos pulsemos el botón más lento gira.

4.- ¿Cuales son los diferentes tipos de brocas? Inserta para cada tipo una imagen de brocas de diferentes tamaños (indica en la leyenda el nombre de cada tipo de broca)

Hay  tres tipos de brocas:

Hierro

Widia

Madera

1. Madera
2. Widia
3. Hierro

5.- Explica claramente y de forma resumida el procedimiento para hacer agujeros de forma correcta con un taladro. Además de la explicación, inserta imágenes descriptivas que aclaren tu explicación.

1. CONOCE TU MAQUINA. Lee el manual del aparato y comprende para que se utilizan todos los botones, comandos y saber como encender la maquina

2.  ESTABLECE LA PROFUNDIDA. Algunas maquinas tienen para establecer la profundidad con una barra de control, si no tiene, marca con un lapiz.

3. SUJETA TU TALADRO CORRECTAMENTE. Coge el taladro como si fuese una pistola, con el dedo indice en el gatillo. Luego pon tu mano en la parte trasera.

4. HAZ UNA MARCA. Dibuja con un lapiz una marca en donde desees hacer el abujero.

5. TALADRA. Utiliza una mayor potencia deslízate hacia dentro para marcar que has hecho el paso anterior. Necesitaras hacer presión contra la pared.
